机械化石灰窑设备一览表

机械化石灰窑作为现代石灰生产的核心设备，通过自动化、智能化技术提升生产效率与环保性能。以下从窑体结构、配套系统、环保装置三个维度梳理关键设备清单及技术参数，为行业提供标准化参考。

一、窑体核心设备

窑体结构

回转窑：窑体直径3.2-6米，长度38-60米，采用直筒式设计，倾斜角度3.5°，支持300-1500吨/日产能。

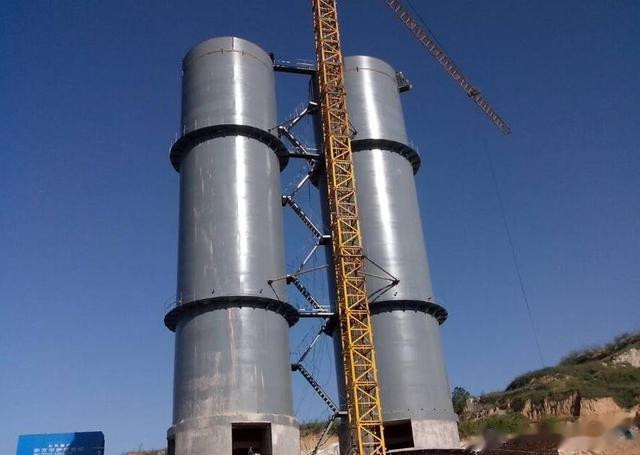

双膛竖窑：窑体直径4-7米，高度42-53.7米，双膛结构实现废气余热回收，日产能200-800吨。

套筒窑：窑体由内外双层套筒组成，直径3-5米，高度30-45米，热效率达85%以上，日产能150-800吨。

燃烧系统

燃烧器：支持煤粉、天然气、高炉煤气等多种燃料，功率覆盖75-220kW，燃烧效率≥98%。

供风装置：配备9-26No10D型助燃风机，风量10000-30000m³/h，风压5000-8000Pa。

二、自动化配套系统

上料与布料系统

振动给料机：处理能力10-50吨/小时，频率可调范围50-150Hz。

旋转布料器：360°旋转布料，布料均匀性误差≤2%，功率4-7.5kW。

输送带：带宽800-1200mm，带速1.25-2.5m/s，耐温150℃。

卸灰与冷却系统

螺锥出灰机：出灰能力5-20吨/小时，转速10-30r/min，功率5.5-15kW。

冷却风机：风量5000-15000m³/h，风压1000-3000Pa，配套冷却床面积10-30㎡。

智能控制系统

PLC控制柜：采用西门子S7-1500系列，支持Modbus TCP/IP协议，控制点数≥256点。

传感器网络：温度检测点28支（精度±1℃），压力检测点2支（精度±0.5kPa），实现全流程数据采集。

三、环保处理装置

除尘系统

旋风除尘器：处理风量20000-50000m³/h，除尘效率≥95%，收集粒径≥10μm颗粒。

布袋除尘器：过滤面积500-2000㎡，滤袋材质PPS+PTFE覆膜，排放浓度≤30mg/Nm³。

脱硫脱硝装置

水膜脱硫塔：处理风量30000-80000m³/h，脱硫效率≥90%，SO₂排放浓度≤50mg/Nm³。

SCR脱硝系统：催化剂寿命≥24000h，NOx去除率≥85%，氨逃逸≤3ppm。

四、技术经济指标对比

设备类型 日产能（吨） 热耗（kcal/kg） 投资成本（万元） 占地面积（㎡）

回转窑 300-1500 1100-1300 800-3000 10000-30000

双膛竖窑 200-800 950-1100 600-1800 5000-15000

套筒窑 150-800 900-1050 500-1600 4000-12000

机械化石灰窑通过模块化设计实现产能灵活配置，例如：

小型生产线：日产100吨以下，采用单膛竖窑+简易除尘，投资成本

大型项目：日产1000吨以上，选用回转窑+双级脱硫脱硝，占地面积超20000㎡。

行业数据显示，采用先进窑型的石灰企业，综合能耗降低15%-20%，粉尘排放减少80%以上，符合国家超低排放标准。
